根據 YBB00132004-2015《筆式注射器用硼硅玻璃套筒》 標準，內應力檢測需通過偏振光干涉原理評估玻璃退火后的應力水平，確保其符合 光程差≤40 nm/mm 的安全閾值。濟南中科電子作為專業儀器制造商，其 YLY-02H 智能偏光應力儀 為制藥企業提供了高效、精準的解決方案。以下是對該標準中內應力測定法的詳細解讀：

一、內應力檢測的原理

1、檢測原理：

內應力檢測基于 偏振光干涉原理。當玻璃內部存在殘余應力時，光線通過玻璃壁會產生 雙折射現象，形成干涉色序。通過測量光程差（單位厚度的應力值），可評估內應力水平。

2、光程差（Δ）：

光程差是衡量內應力的重要參數，單位為 nm/mm（納米每毫米）。標準規定退火后的硼硅玻璃套筒的 最大永久應力造成的光程差不得超過 40 nm/mm。

二、標準要求

1、適用范圍：

適用于筆式注射器用硼硅玻璃套筒的內應力檢測，確保其退火質量及結構穩定性。

2、檢測依據：

按照 YBB00162003-2015《內應力測定法》 執行，采用偏光顯微鏡或?qū)Ｓ脩?yīng)力測量設備進行檢測。

3、合格標準：

退火后的玻璃套筒內應力導致的光程差 不得高于 40 nm/mm。

三、濟南中科電子檢測方案

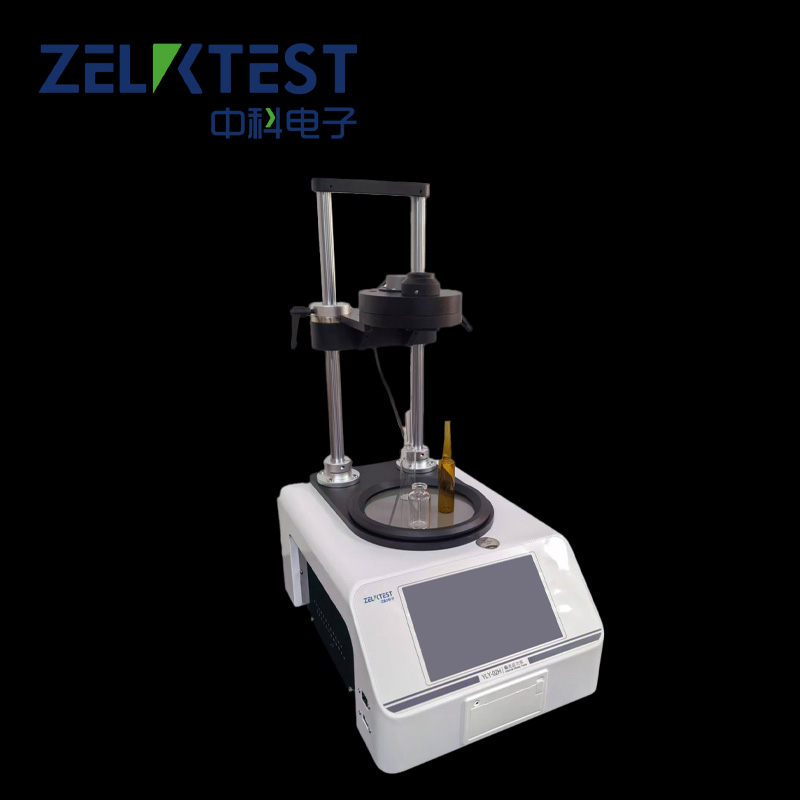

設備選型：采用 YLY-02H 智能偏光應力儀，該儀器通過高亮度LED光源與精密偏振系統，實現光程差的定量測量，誤差控制在±2 nm以內，滿足YBB00162003-2015標準要求。

檢測步驟與方法

1、樣品準備：

從待檢測的玻璃套筒中取樣，確保樣品表面清潔、無劃痕或污染。

樣品厚度需符合測試要求（通常為標準尺寸）。

2、儀器校準：

使用標準樣品對儀器進行校準，確保測量精度。

3、測量操作：

將樣品置于偏光應力儀的測量平臺上。

通過偏振光照射樣品，觀察干涉色序并記錄光程差值。

重復測量多個點，取平均值作為最終結果。

4、數據分析：

根據測量的光程差值判斷是否符合標準（≤40 nm/mm）。

若光程差超過限值，需重新退火處理或調整生產工藝。

注意事項

1、環境控制：

檢測需在恒溫、恒濕環境下進行，避免環境因素干擾測量結果。

2、樣品處理：

樣品需避免機械損傷或表面污染，否則可能影響光程差測量。

3、儀器維護：

定期校準和維護檢測設備，確保測量精度。

4、數據記錄：

詳細記錄每次檢測的光程差值、樣品信息及環境參數，便于追溯和分析。

四、標準與其他檢測項目的關聯

耐水性檢測：

玻璃套筒的耐水性（如 SFJ-121℃ 玻璃顆粒耐水性測試裝置）需符合 YBB00252003-2015 標準，與內應力檢測共同確?；瘜W(xué)穩定性。

線熱膨脹系數：

通過 PZY-1000 線熱膨脹系數測定儀 測量，確保玻璃在溫度變化下的尺寸穩定性（標準要求中硼硅玻璃線熱膨脹系數為 (3.5~6.1)×10?? K?1，高硼硅玻璃為 (3.2~3.4)×10?? K?1）。

結語：

YBB00132004-2015標準對筆式注射器玻璃套筒的內應力檢測提出了嚴格要求，而濟南中科電子的YLY-02H 智能偏光應力儀器以 精準技術與合規設計，為藥企提供可靠的質量控制工具。如需進一步了解檢測方案或設備詳情，歡迎聯系濟南中科電子獲取專業支持！
