藥用低密度聚乙烯（LDPE）膜的熱合強(qiáng)度測定是評估其熱封性能的重要指標(biāo)，直接影響藥品包裝的密封性和安全性。以下是常用的熱合強(qiáng)度測定方法及注意事項(xiàng)：

一、測定原理

通過拉伸試驗(yàn)機(jī)對熱封后的試樣施加垂直拉力，記錄熱封界面分離時(shí)的最大力值，計(jì)算單位寬度的熱合強(qiáng)度（N/15mm 或 N/25mm）。

二、核心儀器推薦

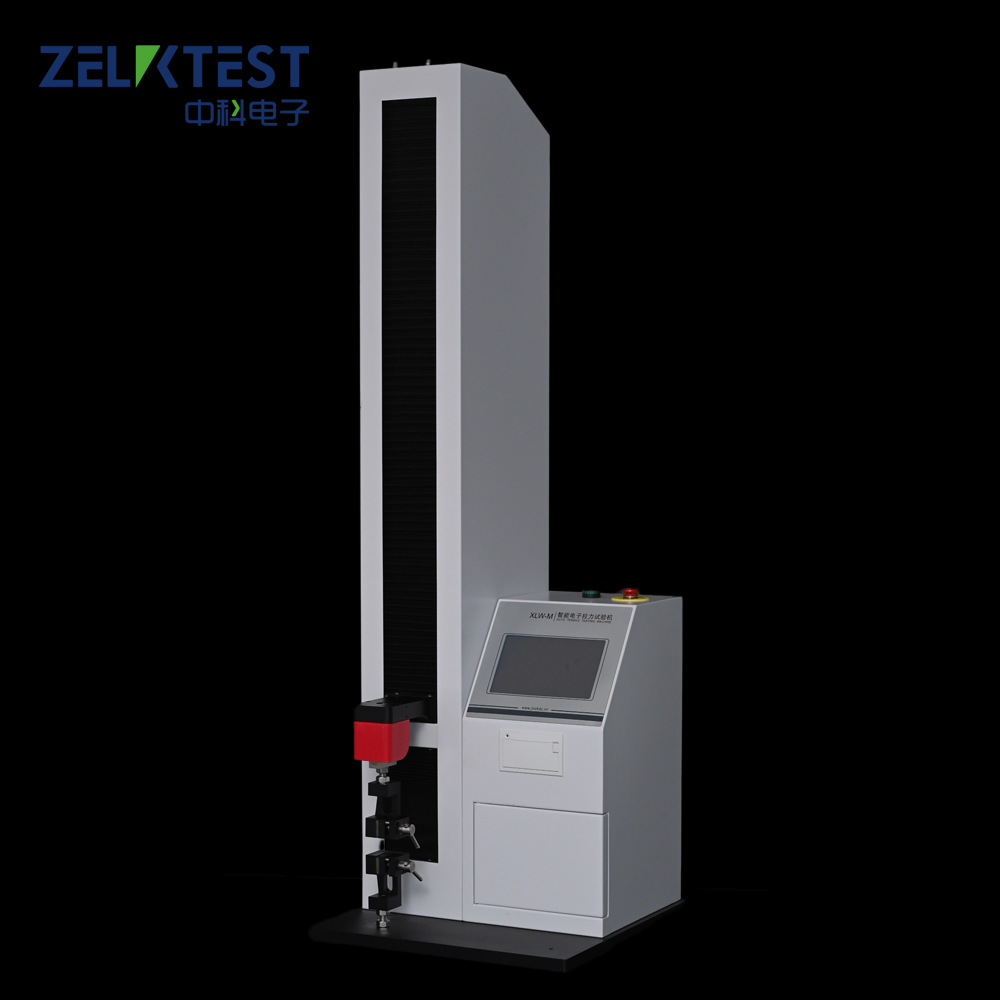

1、智能拉力試驗(yàn)機(jī)

量程0~500 N，精度±1%，支持?jǐn)?shù)據(jù)自動(dòng)采集；

適配ASTM、ISO等國際標(biāo)準(zhǔn)，一鍵生成檢測報(bào)告；

專業(yè)夾具設(shè)計(jì)，確保拉伸過程不滑脫、數(shù)據(jù)真實(shí)可靠。

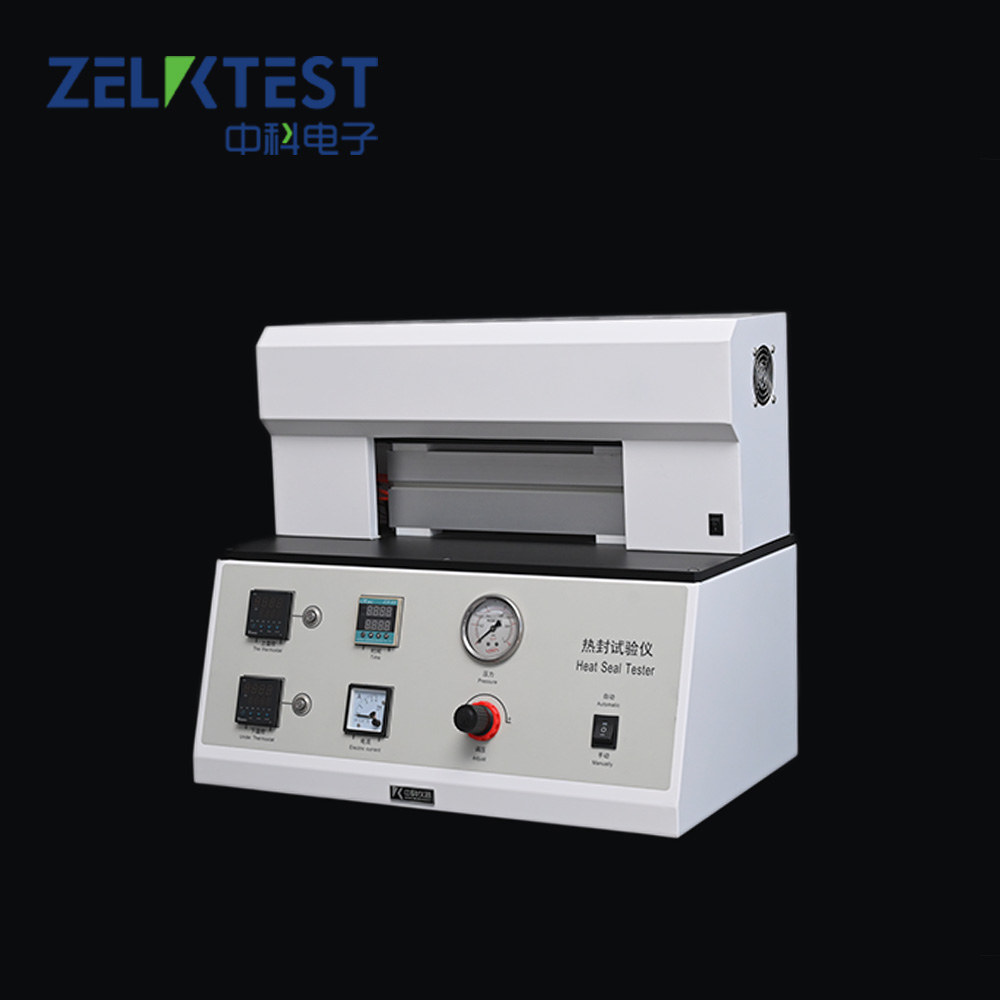

2、熱封試驗(yàn)儀

溫度（±1℃）、氣源壓力（0.7 MPa～0.8 MPa）、時(shí)間（0.1s精度）三參數(shù)精準(zhǔn)控制；

模擬實(shí)際生產(chǎn)環(huán)境，提升檢測結(jié)果與實(shí)際應(yīng)用的一致性。

三、熱合強(qiáng)度測試操作要點(diǎn)

1、熱封試樣制備

使用濟(jì)南中科電子熱封試驗(yàn)儀，按藥典要求設(shè)定參數(shù)（如150℃、0.3MPa、2s）；

熱封后靜置24小時(shí)（23℃±2℃，濕度50%），消除殘余應(yīng)力。

2、試樣標(biāo)準(zhǔn)化裁切

采用寬度15mm或25mm的專用裁刀，確保切口平整無毛邊；

每組至少5個(gè)試樣，避免局部缺陷干擾結(jié)果。

3、拉伸測試與數(shù)據(jù)采集

拉力試驗(yàn)機(jī)設(shè)定拉伸速度300mm/min，夾具間距50mm；

實(shí)時(shí)記錄最大分離力值，自動(dòng)計(jì)算單位寬度熱合強(qiáng)度（N/15mm）。

4、結(jié)果分析與判定

合格標(biāo)準(zhǔn)：藥用LDPE膜熱合強(qiáng)度≥7.0N/15mm（參考《中國藥典》）；

斷裂位置判斷：若斷裂在基材而非熱封層，說明密封性能達(dá)標(biāo)！

四、注意事項(xiàng)

1、環(huán)境控制：測試應(yīng)在23±2℃、50±5%RH環(huán)境下進(jìn)行。

2、參數(shù)一致性：熱封溫度、壓力和時(shí)間需嚴(yán)格記錄，確保結(jié)果可比性。

3、儀器校準(zhǔn)：定期校準(zhǔn)拉力試驗(yàn)機(jī)和熱封試驗(yàn)儀，避免系統(tǒng)誤差。

4、試樣均勻性：避免熱封區(qū)域存在氣泡、褶皺或污染。

熱合強(qiáng)度檢測是藥品包裝質(zhì)量控制的關(guān)鍵環(huán)節(jié)。濟(jì)南中科電子專注于提供高質(zhì)量的檢測解決方案，其研發(fā)的多種儀器設(shè)備已被廣泛應(yīng)用于藥品、食品等多個(gè)行業(yè)的質(zhì)量檢測。
